Описание
Смесительные узлы серии SMEX предназначены для регулирования мощности воздухонагревателя путем изменения температуры воды входящей в калорифер, при постоянном расходе.
Характеристики
- Смесительные узлы SMEX комплектуются сервоприводом, который предназначен для пропорционального регулирования. При температуре теплоносителя выше +110°С применяются смесительны узлы обратной конфигурации, температура обратной воды при этом не должна превышать +110°С.
- Максимально допустимое давление теплоносителя 1 МПа.
- Минимальное рабочее давление 20 кПа.
- Теплоноситель: вода или незамерзающие смеси
Элементы водяного нагревателя:
- Водяной нагреватель
- Вентиль обезвоздушивания (приобретается отдельно)
- Датчик температуры воды (приобретается при заказе)

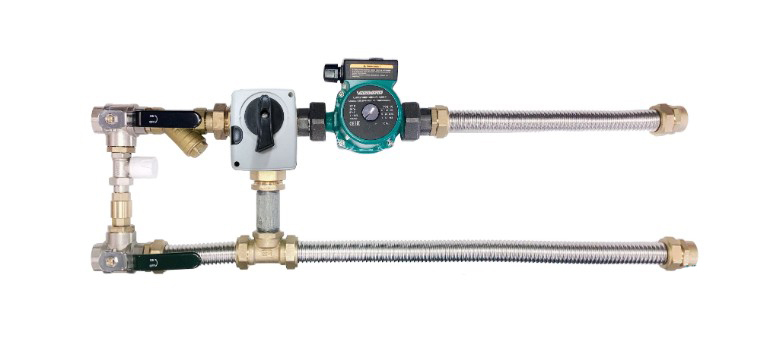

Компоненты смесительного узла:
- Нержавеющие присоединительные гибкие трубки длиной 350 мм.
- Циркуляционный насос
- Трехходовой регулирующий вентиль с сервоприводом
- Отстойный и очистительный фильтр отопительной воды
- Обратный клапан байпаса
- Регулировочный клапан для установки потери давления байпаса
- Сервисные запорные вентили
Характеристики
Тип автоматики
Смесительные узлы
Гарантия
1 год
Бренд
Ned
Серия
Ned SMEX
Монтаж
Горизонтальная установка
Страна производитель:
Россия
Класс защиты
IP41
Электропитание
24/50, 1 фаза
Размеры, мм
900х250
Привод
ELVA 05/24.M
Отзывы
Отзывов еще никто не оставлял

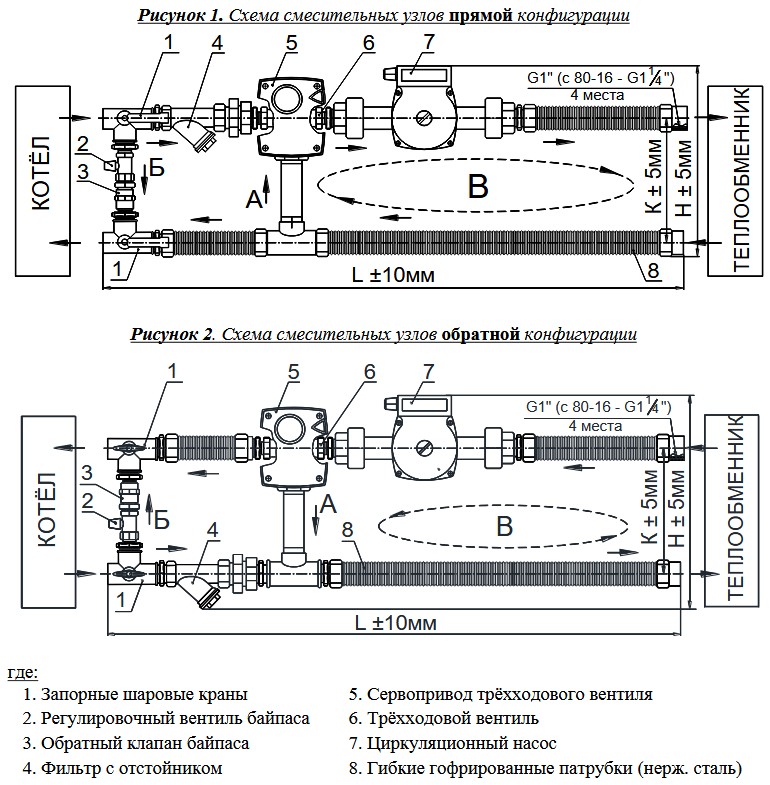

Схема
Гарантия
Приобретая продукцию в нашей компании, Вы можете быть уверены в ее оригинальности и наличии фирменной гарантии производителя.
Вместе с товаром вы получите:
- Гарантийный талон от изготовителя, который содержит информацию об адресах авторизованных сервисных центров, куда необходимо обращаться в случае обнаружения дефекта или поломки.
- В случае отсутствия гарантийного талона, мы предоставляем документ, подтверждающий дату и место приобретения оборудования с указанием сервисного номера.
- Паспорт изделия или инструкцию с указанием адресов авторизованных сервисных центров.
В случае поломки Вы обращаетесь в авторизованный сервисный центр производителя, где в случае необходимости будет произведена диагностика и ремонт. Если по каким-либо причинам вы не смогли обратиться в авторизованный сервисный центр, вы можете сразу обратиться к нам, и мы самостоятельно организуем отправку вашего оборудования в сервисный центр, где будет проведено его гарантийное обслуживание.
Монтаж
- Установку и ввод в эксплуатацию смесительного узла может производить только специализированная монтажная организация в соответствии с согласованным проектом квалифицированного проектировщика.
- Перед монтажом необходимо проверить состояние компонентов смесительного узла, изоляцию проводов насоса и сервопривода, пластины и коллекторы нагревателя.
- Если теплоносителем является вода, узел устанавливается только внутри помещения, где поддерживается постоянная температура, которая не должна понизиться до точки замерзания.
- Установка в наружном помещении возможна только при использовании в качестве теплоносителя незамерзающих жидкостей (например раствора этиленгликоля).
- Для более точной работы автоматики подключение производится посредством штатных нержавеющих гибких трубок с резьбовыми гайками непосредственно к патрубкам входного коллектора теплообменника или поблизости от него (при необходимости трубки можно укорачивать или сгибать). К шаровым запорным кранам присоединяется трубопровод котлового контура.
- Установка смесительного узла должна производиться таким образом, чтобы отстойник фильтра, был направлен вниз, в противном случае повышенное засорение сетки фильтра повлечёт за собой снижение мощности воздухонагревателя и риск его замерзания.
- Узел устанавливается так, чтобы вал мотора насоса находился в горизонтальной плоскости.
